M3T-NC30WA V.5.42 ― 2007年03月05日 22時23分42秒
ＨＥＷから新しくプロジェクトを作る時に何か設定忘れているのかな．．．
わからないけど、メインだけにしてみよう
それじゃ
っていうことは、スタックの設定が出来ていないの．．．
でも、トラ技付属のプロジェクトでは動いているし
スタックの設定方法まではわからん。
コンパイラのバージョンが関係しているのかな、使っているバージョンのコンパイラ
M3T-NC30WA V.5.42 で検索してみると
なんと、スタートアップでスタックの設定ができていないだと
愕然、マイコンってこういうところが（完成度の低いツールを使わざるを得ない）あるので難しくなるんだよね。
ということで全て動くようになった。
長い道のり
わからないけど、メインだけにしてみよう
#include "sfr_r815.h"
void main(void)
{
drr=0x06;
p1=0x06;
pd1=0x06;
p1_1=0;
while(1) ;
}
なんとなく動いている感じ、STOPをかけるとデバッガーから戻ってくるそれじゃ
#include "sfr_r815.h"
void main(void)
{
drr=0x06;
p1=0x06;
pd1=0x06;
while(1){
p1_1=0;
p1_1=1;
}
}
動いている、ＬＥＤの明るさが半分くらいだから間違いない。っていうことは、スタックの設定が出来ていないの．．．
でも、トラ技付属のプロジェクトでは動いているし
スタックの設定方法まではわからん。
コンパイラのバージョンが関係しているのかな、使っているバージョンのコンパイラ
M3T-NC30WA V.5.42 で検索してみると
なんと、スタートアップでスタックの設定ができていないだと
愕然、マイコンってこういうところが（完成度の低いツールを使わざるを得ない）あるので難しくなるんだよね。
ということで全て動くようになった。
長い道のり
R8C/15 UART1 ― 2007年03月08日 10時57分08秒
トラ技３月号に気になる記事があったので購入してしまった。
「R8Cマイコン用1ピン通信アダプタの製作」の記事の中でR8C/15もR8C/1Bと同じようにUART1が使えるというもの。
なんだ、そうだったのかと思って"sfr_r815.h"を見てみるとUART1なんてどこにも書いてない、どうやら自分で追加しなければいけないらしい。
もともとデバッグポートとして使えるのだから何とかなりそうとは思っていたが、何もしなくても使えるのだったらマニュアルにも載せてほしいな。
実際に使ってみると、動く動く、ＰＣのシリアルポートを２ｃｈ用意しなくてよいので便利、デバッガーは使ってなかったのでコネクタの差し替えも必要なし。
あと気になるのはC000からC800までの転送プログラム（ローダー）、Ｅ８を使った時と同じようにシリアルからも2400の内部ＲＯＭが使えるといいんだけど．．．
その分使えるＲＯＭが増えるし
せっかくUART1を書き足したので公開しよう。<ヘッダーだけ>。
「R8Cマイコン用1ピン通信アダプタの製作」の記事の中でR8C/15もR8C/1Bと同じようにUART1が使えるというもの。
なんだ、そうだったのかと思って"sfr_r815.h"を見てみるとUART1なんてどこにも書いてない、どうやら自分で追加しなければいけないらしい。
もともとデバッグポートとして使えるのだから何とかなりそうとは思っていたが、何もしなくても使えるのだったらマニュアルにも載せてほしいな。
実際に使ってみると、動く動く、ＰＣのシリアルポートを２ｃｈ用意しなくてよいので便利、デバッガーは使ってなかったのでコネクタの差し替えも必要なし。
あと気になるのはC000からC800までの転送プログラム（ローダー）、Ｅ８を使った時と同じようにシリアルからも2400の内部ＲＯＭが使えるといいんだけど．．．
その分使えるＲＯＭが増えるし
せっかくUART1を書き足したので公開しよう。<ヘッダーだけ>。
RS232-TTL ― 2007年03月09日 10時14分28秒
ＲＳ２３２－ＴＴＬレベルコンバータを作ってみた。
手持ちのマイコンボードのほとんどはＲＳ２３２レベルコンバータを内臓しているが中には外部で持たなければならないものもある。
レベルコンバータＩＣを使うと電源が必要になるので、簡易型の電源が要らないものがほしかった。
早速作ってみたが、ＵＳＢ－ＲＳ２３２コンバータ２台のうち「UC-SGT」は動かない。「USB-RSAQ2」は１１５２００ｂｐｓまで問題なく動作。
ま、１台動くからいいか．．．．でも受信くらい出来てもよさそうだが
コネクタのシェルの中に無理やり押し込んだので見かけはスマート
参考：Simple RS232C Level Converter using Transistors
手持ちのマイコンボードのほとんどはＲＳ２３２レベルコンバータを内臓しているが中には外部で持たなければならないものもある。
レベルコンバータＩＣを使うと電源が必要になるので、簡易型の電源が要らないものがほしかった。
早速作ってみたが、ＵＳＢ－ＲＳ２３２コンバータ２台のうち「UC-SGT」は動かない。「USB-RSAQ2」は１１５２００ｂｐｓまで問題なく動作。
ま、１台動くからいいか．．．．でも受信くらい出来てもよさそうだが
参考：Simple RS232C Level Converter using Transistors
RS232-TTL(2) ― 2007年03月10日 01時45分02秒
できればどのアダプタでも動いてほしい。
そこで次のような回路を用意した。（まだ動作確認はしていない）
これで何とかならないかなと思っている。当然前回の回路規模でコネクタケースの中はいっぱいなので、面実装部品を使うか、裸にせざるを得ない。
そこでちょっと探してみると、Maxim/DallasからLine-Powered RS-232 TransceiverとしてDS275、DS276が出ている。こんな用途には最適かもしれない。
手に入ればこれが一番か．．．．．．RSで￥８００位
参考：Simple RS232C Level Converter using Transistors
そこで次のような回路を用意した。（まだ動作確認はしていない）
これで何とかならないかなと思っている。当然前回の回路規模でコネクタケースの中はいっぱいなので、面実装部品を使うか、裸にせざるを得ない。
そこでちょっと探してみると、Maxim/DallasからLine-Powered RS-232 TransceiverとしてDS275、DS276が出ている。こんな用途には最適かもしれない。
手に入ればこれが一番か．．．．．．RSで￥８００位
参考：Simple RS232C Level Converter using Transistors
ByteBlasterIIもどき ― 2007年03月13日 23時48分07秒
さて、RS232-TTLも中途半端なまま
今度はトラ技付属の基板MAXIIをつっつきたくなった。（まだ封も切っていない）
これにはByteBlasterMVの回路が付属しているが、Dsub25のストレートケーブルなんか持ってないし、どうせならByteBlaster2もどきで動かしたい。これも、コネクタシェルの中に無理やりはめ込むつもり。

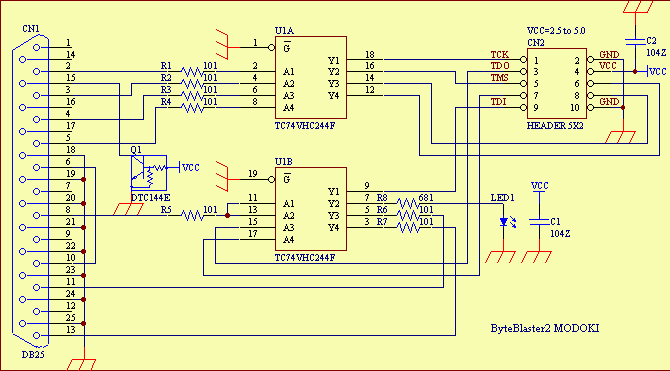

まだ動作確認もしていないが回路だけ「ByteBlaster2もどき」
おっと、コネクタはDsub25からアンフェノール５７シリーズ／３６ピンに変更しなくちゃ
ただ、パラレルポートがまだ到着していない。私のパソコンにはパラレルポートがない、もちろんシリアルポートも、そこで＜SP230＞を注文している。これが到着しないことには始まらないが．．．．．
今度はトラ技付属の基板MAXIIをつっつきたくなった。（まだ封も切っていない）
これにはByteBlasterMVの回路が付属しているが、Dsub25のストレートケーブルなんか持ってないし、どうせならByteBlaster2もどきで動かしたい。これも、コネクタシェルの中に無理やりはめ込むつもり。
まだ動作確認もしていないが回路だけ「ByteBlaster2もどき」
おっと、コネクタはDsub25からアンフェノール５７シリーズ／３６ピンに変更しなくちゃ
ただ、パラレルポートがまだ到着していない。私のパソコンにはパラレルポートがない、もちろんシリアルポートも、そこで＜SP230＞を注文している。これが到着しないことには始まらないが．．．．．
RS232-TTL (3) ― 2007年03月15日 21時11分34秒
ありゃ、こんなの、あったの．．．
「ddkit0503」手ごろ
でも、中身がわからない。やはり自作しかないか。
これもいいが、電源が要る。「ddkit0507」
使いたいのは
TX,RX,GND の３本線で3.3V-5V のCPUに直結できるもの。
ついでにR8Cについて
「ddkR8C14-17」これもいいな、写真ではサンハヤトの「MB-R8CS」とよく似ているけど値段が安い。
名称からすると「１４から１７まで好きなチップが乗せられますよ」ということか？
「ddkit0503」手ごろ
でも、中身がわからない。やはり自作しかないか。
これもいいが、電源が要る。「ddkit0507」
使いたいのは
TX,RX,GND の３本線で3.3V-5V のCPUに直結できるもの。
ついでにR8Cについて
「ddkR8C14-17」これもいいな、写真ではサンハヤトの「MB-R8CS」とよく似ているけど値段が安い。
名称からすると「１４から１７まで好きなチップが乗せられますよ」ということか？
ByteBlasterII もどき(2) ― 2007年03月17日 17時41分45秒
前回はByteBlasterIIに近いロジックにしてみたが（もちろん本物はトランジスタ２０個位とIC１個なのでやり方は異なる）Alteraのドキュメント2-2を見るとpin14が使ってある。もしかすると、ソフトウェアはpin14を制御しているのかもしれない。
そこで「ByteBlaster2もどき2」という方法もある。どちらにしようかな．．．
（pin4がVCC1とショートしている．．．間違い）
そこで「ByteBlaster2もどき2」という方法もある。どちらにしようかな．．．
（pin4がVCC1とショートしている．．．間違い）
ByteBlasterII もどき(3) ― 2007年03月20日 00時57分56秒
ByteBlaster2で検索してみると
けっこう、いろいろある。
みなさん同じようにやっているのである。
中でも詳しいのが"rainbowseeker.jp\xoops"の「FPGAおもちゃ箱」
これを見ると、今まで考えていた二通りとも完全には動きそうにない。
変更しないといけないな
また、このブログに出てくる 7SZ126 これもいい、電圧範囲が広いのである。もっともこれを使うなら基板まで起さないといけないような気がする。
けっこう、いろいろある。
みなさん同じようにやっているのである。
中でも詳しいのが"rainbowseeker.jp\xoops"の「FPGAおもちゃ箱」
これを見ると、今まで考えていた二通りとも完全には動きそうにない。
変更しないといけないな
また、このブログに出てくる 7SZ126 これもいい、電圧範囲が広いのである。もっともこれを使うなら基板まで起さないといけないような気がする。
RS232 ― 2007年03月23日 23時22分56秒
マイコンと通信するためにＰＣ側のソフトをBorland C++ Compiler 5.5で作ろうと思った。もちろんコンソールアプリ、なぜならWindowsアプリは書き方がわからないから。以前作成したライブラリ（Borland C++ 3.1で作成したもの）があるので比較的容易だ。コンパイルをしたらエラーが大量に出てきた。見てみると、割り込みの宣言部分がエラーになっている。
おかしいなと思いつつ、ヘッダーが変わったのかなと、ｈｅｌｐで interrupt を調べた。
語句がない、interrupt が無い．．．．
それじゃ割り込みはどうやって書くんだ、と、今度は
ｈｅｌｐ で「割り込み」を調べた。
割り込みも無い。
あれ？．．．あれ．．．
おかしいなと思いつつ、ヘッダーが変わったのかなと、ｈｅｌｐで interrupt を調べた。
語句がない、interrupt が無い．．．．
それじゃ割り込みはどうやって書くんだ、と、今度は
ｈｅｌｐ で「割り込み」を調べた。
割り込みも無い。
あれ？．．．あれ．．．
ＲＳ２３２ソフト（２） ― 2007年03月24日 21時10分36秒
どうにもわけがわからない。
ならば Borland C++ 3.1 で書いてしまおう。
久しぶりに使う
そして、できたできた
しかし、なんか遅い。ボーレート５７６００で数バイト送受信するのに、数秒かかってしまう。おかしいな．．．
なんかエミュレータの動きみたいだな。 エミュレータ！！
もしかして、ＤＯＳのソフトはＸＰではエミュレートしているのか？？
わからないが、だんだん浦島太郎の気分になってきた。
とするとＷｉｎｄｏｗｓではシリアルをどのようにして使うんだろう。
また検索。
rs232 com1 interrupt win32 コンソールアプリ シリアル通信
なかなか見つからない
やっと次のような１文を見つけた。
「RS-232Cの送信、受信をしたいというのなら、WriteFile(), ReadFile()を使えばできますよ。」
えっ．．．ファイルと同じ扱いなの．．．割り込みは？
そして行き着いたのが「ここ」見てもわからない。コンパイルも通らない。そこでやっと思い出した。そういえば、みついわさんのところに Open SH/H8 writer があったな、”あれ”を見てみよう。
”あれ”の方が私には見やすい。やはりWriteFile(), ReadFile()が使ってある。これはコンパイルできることがわかっているので、修正して使うことにする。
動かしてみると Borland C++ 3.1 で書いた割り込みのプログラムよりはるかに早い。やっぱりいつまでもDOSじゃだめか．．．
恥ずかしいが「参考」のため
ならば Borland C++ 3.1 で書いてしまおう。
久しぶりに使う
そして、できたできた
しかし、なんか遅い。ボーレート５７６００で数バイト送受信するのに、数秒かかってしまう。おかしいな．．．
なんかエミュレータの動きみたいだな。 エミュレータ！！
もしかして、ＤＯＳのソフトはＸＰではエミュレートしているのか？？
わからないが、だんだん浦島太郎の気分になってきた。
とするとＷｉｎｄｏｗｓではシリアルをどのようにして使うんだろう。
また検索。
rs232 com1 interrupt win32 コンソールアプリ シリアル通信
なかなか見つからない
やっと次のような１文を見つけた。
「RS-232Cの送信、受信をしたいというのなら、WriteFile(), ReadFile()を使えばできますよ。」
えっ．．．ファイルと同じ扱いなの．．．割り込みは？
そして行き着いたのが「ここ」見てもわからない。コンパイルも通らない。そこでやっと思い出した。そういえば、みついわさんのところに Open SH/H8 writer があったな、”あれ”を見てみよう。
”あれ”の方が私には見やすい。やはりWriteFile(), ReadFile()が使ってある。これはコンパイルできることがわかっているので、修正して使うことにする。
動かしてみると Borland C++ 3.1 で書いた割り込みのプログラムよりはるかに早い。やっぱりいつまでもDOSじゃだめか．．．
恥ずかしいが「参考」のため
